電話:135-1749-4315
郵箱:csjiacheng@163.com
微信公眾號(hào):jc110fs
地址:長(zhǎng)沙市芙蓉區(qū)古曲中路農(nóng)科防水市場(chǎng)A8棟1號(hào)
網(wǎng)址:zzpostsb.cn

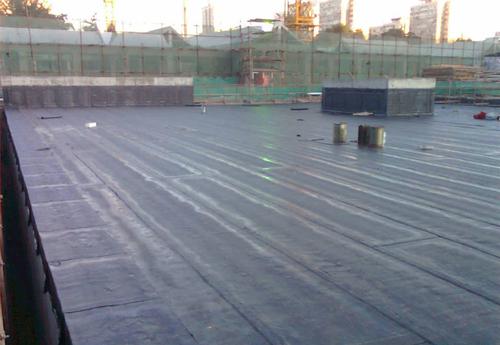

長(zhǎng)沙防水卷材是掩蓋在房頂上的外圍結(jié)構(gòu)防水層,而房頂作為建筑物最上層掩蓋的外維護(hù)結(jié)構(gòu),它的主要功能是維護(hù)人類生產(chǎn)、生活免受天然危害的。以往,瀝青油氈一直作為主要防水資料用于屋面防水。然而天然界的風(fēng)霜雨雪、太陽的輻射,氣溫的改變和其它外界晦氣要素等都會(huì)影響一般防水卷材的正常運(yùn)用,尤其以日照、氣溫、降雨量影響最為突出,當(dāng)然還有一些內(nèi)涵要素的影響如房頂自身結(jié)構(gòu)、施工辦法不妥、后期運(yùn)用等形成了房頂一般防水卷材的滲漏或損壞。
外界環(huán)境要素的影響
1、日照影響
太陽關(guān)于柔性防水資料是晦氣的。太陽光線的能量使瀝青油氈的溫度升高而且誘發(fā)化學(xué)反響,然后加快防水資料的氧化老化,使瀝青油氈的耐性減少,脆性添加,關(guān)于可產(chǎn)生光化學(xué)反響的防水資料體系,情況更加雜亂。在一般防水卷材的應(yīng)用初期,陽光供給了化學(xué)交聯(lián)反響所有必要的能量,資料的強(qiáng)度和彈性有可能改善;但是跟著時(shí)間的拉長(zhǎng),光照能量最終會(huì)導(dǎo)致并加快防水卷材的老化和開裂。
2、溫度的影響
溫度高能夠加快瀝青資料的氧化與老化進(jìn)程。北京雨全防水關(guān)于一些加入了增塑劑(增塑劑一般為沸點(diǎn)較高、不簡(jiǎn)單揮發(fā)、與瀝青油氈有良好相溶性的低分子油狀物,能夠添加瀝青油氈的耐性)的防水資料,溫度過高還能夠促進(jìn)增塑劑的遷移,導(dǎo)致資料脆性的添加。這樣,假設(shè)環(huán)境氣溫改變較大或溫度較低時(shí),資料產(chǎn)生開裂或龜裂的概率將明顯添加。此外,在高溫狀態(tài)下資料的粘流性很大,當(dāng)資料受到外力所引起的應(yīng)力作用時(shí),簡(jiǎn)單產(chǎn)生塑性蠕變。低溫能夠使一般防水卷材資料的脆性添加,在必定時(shí)期內(nèi),資料在某一低溫狀態(tài)下假設(shè)防水資料的柔性缺乏,跟著資料內(nèi)部應(yīng)力的漸漸積累可能導(dǎo)致資料的低溫龜裂與變形開裂。
3、降雨量(降雨和降雪)的影響
一般說來,降雨量的巨細(xì)對(duì)防水資料功能直接影響不是很大。關(guān)于存在耐水性問題的一般防水卷材來說,較頻頻和長(zhǎng)期的屋面積水,也會(huì)對(duì)此形成部分損壞。降雪進(jìn)程伴跟著降溫文比較長(zhǎng)的消融進(jìn)程,也會(huì)添加一般防水資料的脆性。
4、施工辦法不妥的影響
施工辦法不妥也是引起屋面瀝青油氈防水卷材的滲漏或損壞的原因之一。北京雨全防水例如房頂?shù)讓影纪共黄交虻讓記]有清掃潔凈,然后有雜土等灰塵混入形成隔離層;找平層強(qiáng)度低,質(zhì)量差;屋面面積比較大,分倉縫設(shè)置不合理等等。
正是因?yàn)檫@些外界環(huán)境要素以及施工辦法不妥等的影響,導(dǎo)致了一般防水卷材還沒有到它的運(yùn)用年限就呈現(xiàn)滲漏或損壞,它們一般是以防水卷材“鼓包”、開裂以及卷材防水資料與結(jié)合層的剝離。
5、房頂自身結(jié)構(gòu)的影響
建筑物房頂自身結(jié)構(gòu)關(guān)于一般防水資料的影響比較大,例如房頂?shù)男倍?,如果在房頂斜度比較大的情況下,屋面降水能夠順利的排出屋面,減少了雨水與瀝青油氈防水卷材的接觸時(shí)間,也減小了防水卷材呈現(xiàn)滲漏的機(jī)率,然后延伸了防水資料的運(yùn)用壽命。房頂運(yùn)用進(jìn)程的影響
正常運(yùn)用中,因?yàn)闄z修屋面或許在屋面設(shè)置其他設(shè)備形成瀝青油氈防水卷材被損壞。在上人屋面檢修時(shí),在不注意維護(hù)的情況下,瀝青油氈很簡(jiǎn)單被踩壞。其他設(shè)備安裝于屋面時(shí)為了固定可能會(huì)損壞一般防水卷材。
常見現(xiàn)象與解決辦法
1、瀝青油氈卷材防水資料與結(jié)合層的剝離
現(xiàn)象:瀝青油氈防水卷材與底層剝離,會(huì)嚴(yán)峻影響防水質(zhì)量,致使卷材下垂,收頭脫落,雨水侵入,呈現(xiàn)滲漏。
原因:瀝青油氈防水卷材呈現(xiàn)這種情況大多數(shù)是因?yàn)檎移綄?、底層質(zhì)量沒有把好關(guān)(比如找平層質(zhì)量低劣,沒有充沛枯燥、簡(jiǎn)單起砂;底層表面凹凸不平等)北京雨全防水;或許說一般防水卷材自身的質(zhì)量不合格;或許因?yàn)闊崮z結(jié)料和自粘型卷材施工溫度低,形成防水層和底層粘結(jié)不牢而剝離脫開。
解決辦法:
?、僭谳^小的屋面范圍內(nèi),一般能夠切開防水層,然后使其枯燥,待其枯燥后再涂刷粘結(jié)劑從頭張貼,最終在切縫處張貼300mm寬的卷材條。
?、谠诖笮倍鹊奈菝嫔?,可選用機(jī)械固定的辦法進(jìn)行處理。一般在一般防水卷材剝離處用帶釘子或壓條釘牢,然后在釘子上面用密封資料封嚴(yán)北京雨全防水(如果選用鋼壓條時(shí)有必要對(duì)鋼壓條進(jìn)行防銹處理)。
?、墼谖菝媾c墻體、或結(jié)構(gòu)突出屋面的接縫處一般選用搭接處理,一般把防水層切開后,將立面防水卷材翻起,清掃找平層,用滿粘法鋪貼一層防水卷材并與水平防水卷材壓茬粘結(jié),然后將立面防水卷材翻下從頭張貼,卷材的搭接寬度應(yīng)該大于150mm。
2、防水卷材的“鼓包”
原因:瀝青油氈防水卷材呈現(xiàn)鼓包的情況在實(shí)踐工程中經(jīng)常呈現(xiàn)。一般在下面兩種情況下比較簡(jiǎn)單呈現(xiàn):一種是室內(nèi)蒸氣透過結(jié)構(gòu)層滲透到一般防水卷材的底面;另一種是在保溫層或找平層中留有必定的水蒸氣,這些水汽蒸騰或脹大使一般防水卷材呈現(xiàn)鼓包。鼓包一般從底層卷材開端由小到大,逐步開展,有的巨細(xì)鼓包成片串連,大的直徑可達(dá)200~300mm,部分拱起高達(dá)50~80mm。
解決辦法:關(guān)于瀝青油氈防水卷材呈現(xiàn)“鼓包”而滲漏時(shí)北京雨全防水,一般可根據(jù)“鼓包”的巨細(xì)以及嚴(yán)峻程度,選用不同的處理辦法。
當(dāng)“鼓包”的直徑較小時(shí)(一般是指鼓包的直徑小于80mm),一般選用抽氣灌粘合劑加以處理。具體做法:在鼓包的兩邊鉆兩個(gè)小孔,一孔用針筒將鼓包內(nèi)的空氣抽出,另一孔用針筒注入粘合劑,然后用力碾壓,使之與一般防水卷材的底層粘結(jié)牢固。最終在兩個(gè)針孔處用密封資料封嚴(yán)實(shí)。關(guān)于“鼓包”的直徑較大時(shí),一般將“鼓包”割除,從頭修補(bǔ)。
3、卷材防水層的開裂
原因:引起卷材開裂的原因主要是:找平層強(qiáng)度低,質(zhì)量比較差;屋面的面積大,分倉縫設(shè)置不合理;
砂漿找平層干濕大導(dǎo)致開裂;還有環(huán)境溫度改變無常導(dǎo)致混泥土開裂或砂漿開裂等等。
解決辦法:關(guān)于防水卷材開裂的修補(bǔ),北京雨全防水實(shí)踐工程中也根據(jù)損壞的程度來挑選修補(bǔ)辦法。像屋面防水層損害程度、面積較小時(shí),能夠選用密封資料補(bǔ)縫的辦法,一般做法:首要切除卷材防水層裂縫處兩邊各50mm寬的找平層,深度方向大于30mm,然后灌熱聚氯乙烯膠泥而且高出屋面3mm。
關(guān)于屋面防水卷材損害比較嚴(yán)峻的情況,一般需從頭設(shè)置防水層,在從頭設(shè)置防水層之前,現(xiàn)在一般要求施工方在施工中設(shè)附加增強(qiáng)層,《屋面工程技術(shù)規(guī)范》也說到屋面防水時(shí)有必要設(shè)置附加增強(qiáng)層(在防水進(jìn)程中,某些方位因?yàn)閼?yīng)力會(huì)集,變形頻頻,雨水沖刷嚴(yán)峻或外力損害,會(huì)較早地呈現(xiàn)部分損壞,導(dǎo)致整個(gè)防水層沒到耐用年限即需翻修,在這種情況下,對(duì)簡(jiǎn)單形成部分損壞的薄弱部位設(shè)置增強(qiáng)層,以提高防水層的整體設(shè)防能力,延伸整個(gè)防水層的運(yùn)用壽命)。
屋面卷材防水增強(qiáng)層的具體做法是:一般選用200~300mm寬、1。2mm厚的高分子卷材或3mm厚的改性瀝青卷材單邊點(diǎn)粘在屋面板板端處,或用壓敏型粘結(jié)劑,最終鋪貼大面積防水層。
135-1749-4315
周一至周五8:00-18:00
